Cổng Com Là Gì? Sơ đồ Nguyên Lý, Và ứng Dụng

Cổng COM, viết tắt của “Communication Port” hay “Serial Port,” là một giao diện truyền thông nối tiếp được sử dụng rộng rãi trong máy tính và thiết bị điện tử để giao tiếp và trao đổi dữ liệu. Dưới đây là một số thông tin chi tiết về cổng COM, sơ đồ đấu nối và ứng dụng của cap Com:

Cổng COM là gì?

Cổng COM là gì? Là một cổng truyền thông nối tiếp sử dụng chuẩn RS-232, RS-422, hoặc RS-485. Cổng này thường xuất hiện dưới dạng kết nối DB9 hoặc DB25 trên máy tính và thiết bị.

Sơ đồ nguyên lý của cổng COM

Sơ đồ nguyên lý của cổng COM (Serial Port) dựa trên giao thức RS-232 (cho chuẩn DB9 và DB25), bao gồm các tín hiệu truyền và nhận dữ liệu cùng các tín hiệu điều khiển. Dưới đây là một sơ đồ nguyên lý cơ bản cho cổng COM:

Sơ đồ nguyên lý của cổng COM (DB9)

Nguyên lý hoạt động của cổng COM

TXD (Transmit Data): Truyền dữ liệu từ thiết bị này đến thiết bị kia.
RXD (Receive Data): Nhận dữ liệu từ thiết bị kia.
GND (Ground): Đường nối đất, chung cho cả hai thiết bị.
DTR (Data Terminal Ready): Tín hiệu cho biết thiết bị đã sẵn sàng để truyền hoặc nhận dữ liệu.
DSR (Data Set Ready): Tín hiệu từ thiết bị cho biết nó đã sẵn sàng.
RTS (Request To Send): Yêu cầu được truyền dữ liệu.
CTS (Clear To Send): Tín hiệu cho biết thiết bị kia đã sẵn sàng để nhận dữ liệu.
DCD (Data Carrier Detect): Tín hiệu phát hiện kết nối giữa hai thiết bị.
RI (Ring Indicator): Tín hiệu cho biết có cuộc gọi đến (chủ yếu dùng cho modem).

Sơ đồ nguyên lý cho cổng COM

Dưới đây là sơ đồ nguyên lý cơ bản cho cổng COM sử dụng chuẩn RS-232:

Ghi chú:

Các tín hiệu TXD và RXD là tín hiệu chính để truyền và nhận dữ liệu.
Các tín hiệu RTS, CTS, DTR, DSR, DCD, và RI là các tín hiệu điều khiển giúp quản lý luồng dữ liệu và trạng thái kết nối.
GND là đường nối đất chung cho các tín hiệu.

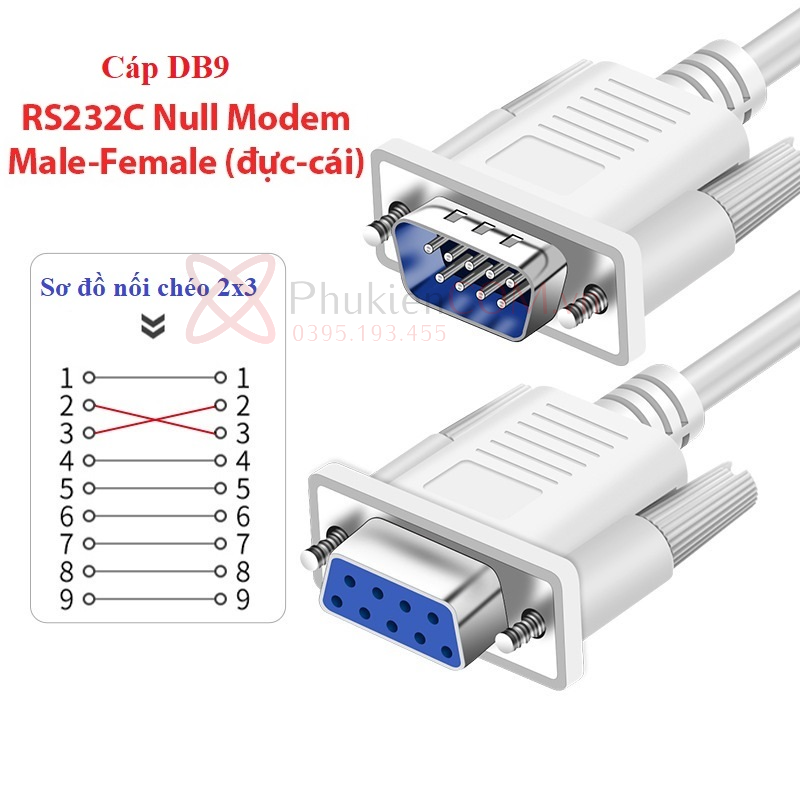

Sơ đồ kết nối thực tế:

Đây là cách kết nối thực tế giữa hai cổng COM qua cáp nối:

Như vậy, sơ đồ nguyên lý của cổng COM rất cơ bản nhưng hiệu quả trong việc truyền tải dữ liệu giữa các thiết bị

Ứng dụng của cổng COM

Cổng COM được sử dụng trong nhiều ứng dụng khác nhau, bao gồm:

Giao tiếp với thiết bị ngoại vi: Kết nối máy in, modem, và các thiết bị ngoại vi khác.
Điều khiển thiết bị công nghiệp: Sử dụng trong hệ thống điều khiển PLC và các thiết bị tự động hóa công nghiệp.
Truyền thông nối tiếp giữa các máy tính: Kết nối hai máy tính để truyền dữ liệu.
Giao tiếp với thiết bị đo lường: Kết nối các thiết bị đo lường và cảm biến để thu thập dữ liệu.
Thiết bị y tế: Giao tiếp với các thiết bị y tế để thu thập và truyền dữ liệu bệnh nhân.
Tạo dây cáp Cổng DB25, DB9

Cổng COM tuy đã cũ nhưng vẫn còn được sử dụng rộng rãi nhờ tính đơn giản, ổn định và chi phí thấp trong nhiều ứng dụng công nghiệp và kỹ thuật
