Sơ Đồ Chân Jack 3.5mm Và Cách Đấu Nối Dây Chuẩn Kỹ Thuật

Jack 3.5mm (hay còn gọi là giắc AUX) là chuẩn kết nối âm thanh phổ biến trên tai nghe, loa, điện thoại, laptop… Việc hiểu rõ sơ đồ chân và cách đấu nối đúng kỹ thuật giúp đảm bảo chất lượng âm thanh ổn định, tránh nhiễu và hư hỏng thiết bị.

Dưới đây là hướng dẫn chi tiết theo góc nhìn chuyên gia của phukiencom.vn, tối ưu chuẩn SEO, dễ hiểu và áp dụng thực tế.

1. Cấu Tạo Jack 3.5mm

Jack 3.5mm có nhiều loại, nhưng phổ biến nhất gồm:

🔹 Jack TS (2 cực – Mono)

Tip (T): Tín hiệu âm thanh (+)
Sleeve (S): Mass (GND)

👉 Dùng cho: micro, guitar, âm thanh mono

🔹 Jack TRS (3 cực – Stereo)

Tip (T): Kênh trái (Left)
Ring (R): Kênh phải (Right)
Sleeve (S): Mass (GND)

👉 Dùng cho: tai nghe stereo, loa

🔹 Jack TRRS (4 cực – có mic)

Tip (T): Kênh trái (L)
Ring 1 (R1): Kênh phải (R)
Ring 2 (R2): Mass (GND)
Sleeve (S): Mic

👉 Dùng cho: tai nghe có micro (điện thoại, laptop)

2. Sơ Đồ Chân Jack 3.5mm Chuẩn

✔️ Jack TRS (3 cực – phổ biến nhất)

     _________
    |   T     |  → Left (L)
    |---------|
    |   R     |  → Right (R)
    |---------|
    |   S     |  → GND (Mass)
    |_________|

✔️ Jack TRRS (4 cực – tai nghe có mic)

Chuẩn phổ biến hiện nay (CTIA – dùng cho điện thoại):

Tip      → Left (L)
Ring 1   → Right (R)
Ring 2   → GND
Sleeve   → Mic

⚠️ Lưu ý: Một số thiết bị cũ dùng chuẩn OMTP (đảo vị trí Mic và GND)

3. Cách Nhận Biết Dây Bên Trong

Dây tai nghe thường có màu:

🔴 Đỏ → Kênh phải (R)
🔵 / Xanh → Kênh trái (L)
🟡 / Đồng trần → Mass (GND)
⚪ / Trắng → Mic

👉 Tuy nhiên màu sắc có thể khác nhau → nên dùng đồng hồ đo (multimeter) để xác định chính xác.

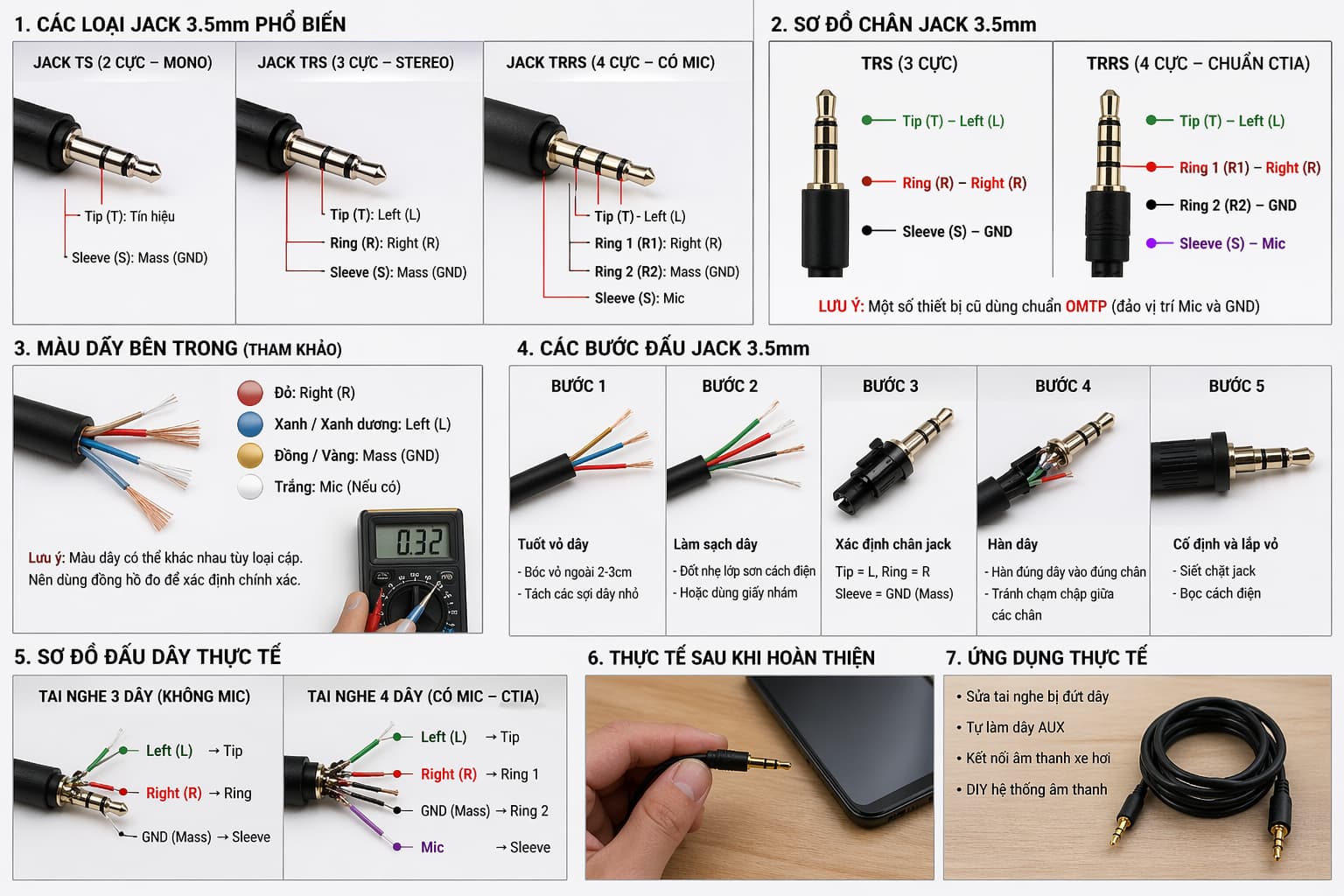

Sơ Đồ Chân Jack 3.5mm Và Cách Đấu Nối Dây Chuẩn Kỹ Thuật

4. Cách Đấu Nối Jack 3.5mm Chuẩn Kỹ Thuật

Chuẩn bị:

Jack 3.5mm mới
Mỏ hàn
Thiếc hàn
Dao tuốt dây
Ống co nhiệt (nếu có)

Các bước thực hiện:

Bước 1: Tuốt vỏ dây

Bóc lớp vỏ ngoài ~2–3cm
Tách các sợi dây nhỏ bên trong

Bước 2: Làm sạch dây

Đốt nhẹ lớp sơn cách điện (dây tai nghe thường phủ sơn)
Hoặc dùng giấy nhám

Bước 3: Xác định chân jack

Tip → L
Ring → R
Sleeve → GND

Bước 4: Hàn dây

Hàn đúng dây vào đúng chân
Tránh chạm chập giữa các chân

Bước 5: Cố định và lắp vỏ

Siết chặt jack
Bọc cách điện

5. Sơ Đồ Đấu Dây Thực Tế

✔️ Tai nghe 3 dây (không mic)

Dây trái  → Tip
Dây phải  → Ring
Dây mass  → Sleeve

✔️ Tai nghe 4 dây (có mic)

Dây trái   → Tip
Dây phải   → Ring 1
Mass       → Ring 2
Mic        → Sleeve

6. Lỗi Thường Gặp Khi Đấu Jack 3.5mm

❌ Đấu nhầm L – R → âm thanh lệch
❌ Không có mass → rè, mất tiếng
❌ Chập chân → mất âm hoàn toàn
❌ Hàn nguội → tín hiệu chập chờn

👉 Giải pháp: kiểm tra bằng đồng hồ đo và test thực tế sau khi hàn.

Xem thêm sản phẩm:

7. Mẹo Kỹ Thuật Từ Chuyên Gia

Luôn thiếc trước đầu dây để hàn chắc hơn
Dùng jack chất lượng tốt để tránh nhiễu
Không để dây đồng chạm nhau
Ưu tiên dùng ống co nhiệt để tăng độ bền

8. Ứng Dụng Thực Tế

Sửa tai nghe bị đứt dây
Tự làm dây AUX
Kết nối âm thanh xe hơi
DIY hệ thống âm thanh

Kết Luận

Việc hiểu rõ sơ đồ chân jack 3.5mm và cách đấu nối giúp bạn:
✔️ Tiết kiệm chi phí sửa chữa
✔️ Chủ động trong công việc kỹ thuật
✔️ Đảm bảo chất lượng âm thanh tốt nhất

Nếu bạn cần tư vấn chọn jack 3.5mm chất lượng hoặc linh kiện âm thanh, hãy liên hệ phukiencom.vn để được hỗ trợ chi tiết.
